Small stone

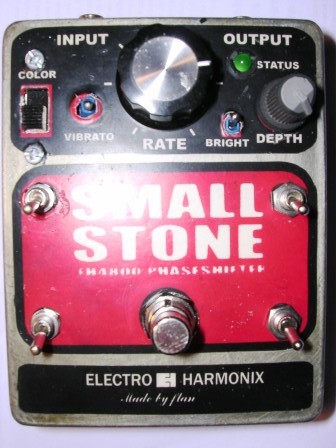

La pédale Small Stone est une pédale de phaser créer par Electro Harmonix. EH a sortit le premier modèle dans les années 70 et il y a eu toutes sortes de réédition de cette pédale. Elle est réputée pour son type de phaser très particulier, elle peut être utilisée avec une guitare ou un synthé etc.. . c'est une des premières pédales que j'ai construite et j'en ai bavé!! faut dire que que je n'avais pas trop pensé a comment mettre tout cela dans le boîtier.

CONSTRUCTION

Vous trouverez tous ce que vous avez besoin sur le lien suivant : Small Stone

DESIGN

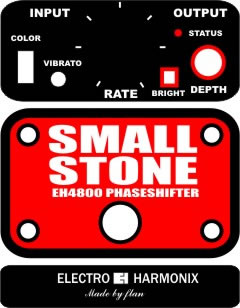

j'ai réalisé le design avec Corel Draw et J'ai utilisé du papier pour transfert T-shirt noir.
J'ai poncé la face du boîtier et j'ai disposé le papier dessus en le chauffant avec un fer à repassé. J'ai ensuite passé une couche de vernis pour le métal.

Cliquer sur la photo pour télécharger le fichier corel draw.

MODIFICATIONS:

Régler le problème de perte de niveau lors du passage COLOR ON:

Le gros problème de la small stone, c'est la perte de niveau lors du passage au switch COLOR.
Pour régler le problème de cette perte de volume, remplacer la valeur 27 Kohm résistance R10 par une résistance de 100k.

Mods condensateurs:

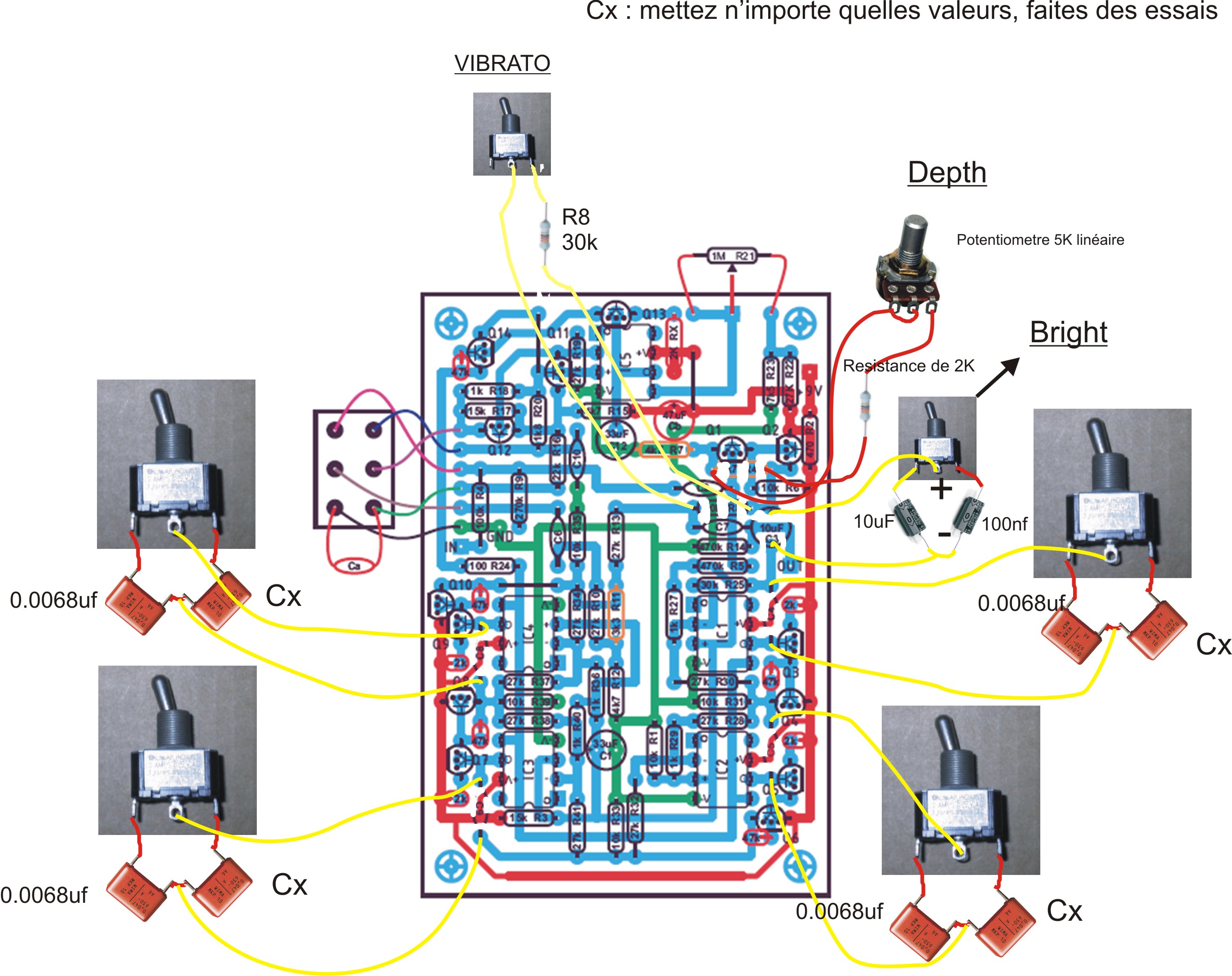

Après avoir fini la small stone je n'ai pas pu m'empécher de chercher des améliorations et j'ai trouvé pas mal de choses. Voila ce que j'ai ajouté à ma small stone :

- 4 Switch SPDT qui permettent de changer entre 2 condensateurs pour les 4 étages du phaser.

- Un potentiomètre qui agit sur le volume de l'effet.

- Un mod vibrato qui ne s'entend que lorsque le switch color est sur OFF.

- Un switch qui permute 2 condensateurs, un condensateur d'origine et un autre qui permet de couper les basses du phaser et d'ajouter un peu de brillance.

LE SON DE LA SMALL STONE :

Enregistrer directement dans une table yamaha MG-12/4, avec une carte ECHO MIA MIDI.
Le son est neutre,sans traitement.

COLOR OFF ,VIBRATO MOD à la fin : Sample_mp3_128

COLOR ON : Sample_mp3_128

DEPTH POTS MAX -> MIN : Sample_mp3_128

BRIGHT MOD ON->OFF->ON->OFF : Sample_mp3_128

UNVIBE: Mods condensateurs : Sample_mp3_128
