PT-80  All rights reserved to Scott Swartz

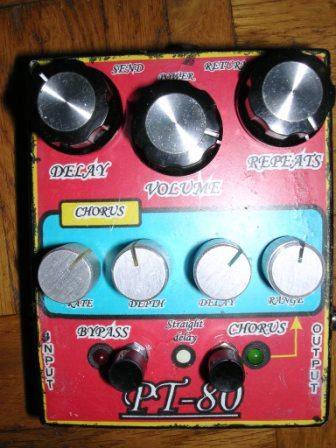

La pédale d'effet PT-80 est une pédale de delay. Son concepteur Scott Swartz qui l'a conçu a effectué un grand travail sur cette pédale car il à incorporé le composant PT2399 qui régie le delay et un compander qui à pour but de nettoyer le signal âpres le PT2399. Pour info la rebote 2 est composé d'un PT2399 mais sans compander.
J'ai ajouté un mod chorus constitué du duo LED - LDR qui agit sur le potentiomètre du delay.



ALIMENTATION

L'alimentation de la PT-80 nécessite une tension de 18 à 24 volt, ce qui n'est pas commun.
Heureusement GeneralGuitarGadgets est la pour nous sauvez.En effet, il existe un petit circuit qui double la valeur de la tension d'entrée.

Layout Alimentation PT-80

PCB alimentation PT-80



CONSTRUCTION

Vous trouverez tous ce que vous avez besoin sur le site de GeneralGuitarGadgets.

Lien PT-80 GGG



DESIGN

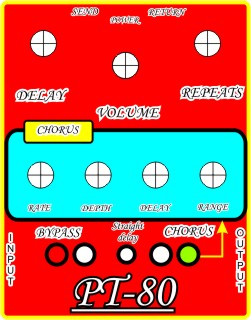

j'ai réalisé le design avec Corel Draw et J'ai utilisé du papier pour transfert T-shirt noir.
J'ai poncé la face du boîtier et j'ai disposé le papier dessus en le chauffant avec un fer à repassé. J'ai ensuite passé une couche de vernis pour le métal.

Cliquer sur la photo pour télécharger le fichier corel draw



LE MOD CHORUS :

J'ai ajouté un circuit qui fait osciller une led, cette led illumine une LDR qui est connecté en parallèle au potentiomètre de Delay. J'ai trouvé ce mod sur le site de commonsound.

Schéma Mod chorus



LE MOD EFFECT LOOP :

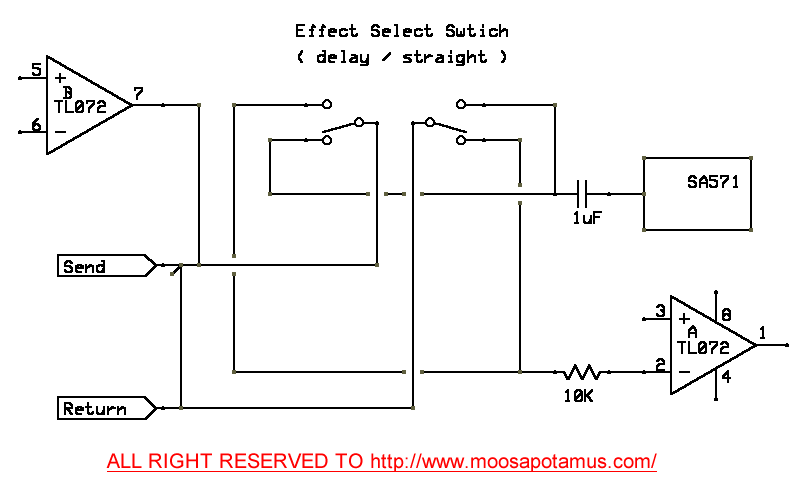

Mr moosapotamus a installé une boucle d'effet au PT-80 pour mettre une pédale d'effet externe.Un switch permet de mettre l'effet que sur le delay ou que sur le son direct.

Il faut 2 jacks :

- JACK MONO standard pour le SEND.

- JACK MONO avec COUPURE pour le RETURN.

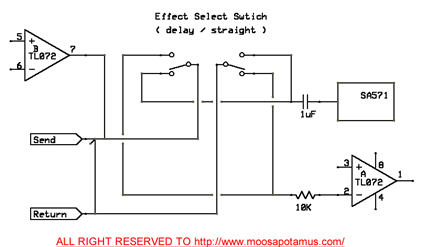

  1. Aucun jack n'est connecté au jack return, SEND et RETURN sont lié ( voir schéma)
  2. JACK connecté au RETURN,la liaison entre RETURN et SEND est coupée..



LE SON DE LA PT-80( A venir)

Enregistrer directement dans une table yamaha MG-12/4, avec une carte ECHO MIA MIDI.
Le son est neutre,sans traitement.

DELAY : Sample_mp3_128

CHORUS : Sample_mp3_128

EFFECT LOOP-Son directe avec effet( avec BIG MUFF ) : Sample_mp3_128

EFFECT LOOP-Son delay sans effet ( avec BIG MUFF ) : Sample_mp3_128
