LE MONTAGE
J'ai acheté mes PCB par Peter cornell. (voir dans documentation pour commander les PCB)

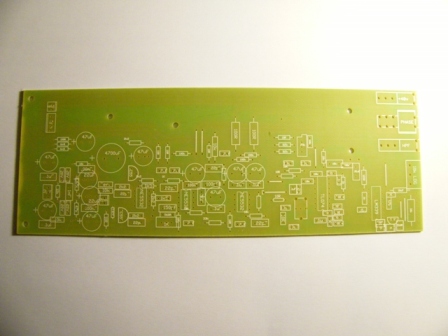

Voici des photos des PCB nus du Green:
Gros Plan sur le montage :
I) L' alimentation
J'ai utilisé pour l'alimentation, le circuit proposer par peter cornell :
J'ai opté finalement pour une seule alimentation et non 2 comme indiqué sur les photos. en effet J' avais du buzz en utilisant les 2 alimentations.
MODIFICATIONS APPORTEES :
- Remplacement des Condensateurs de valeur 1000uf par 2200uf.
- Remplacement des Condensateurs de valeur 47uf par 100uf.
II) Cablage du potentiomètre de gain :
Je vous renvoie au site de sonelec ou une page du gree preamp est consacré:
Dans la partie Commutateur, on note bien que l'utlisation d'un potard cranté à été choisi du faite qu'il est difficile de trouver un potard anti-log et de valeur 150Kohm.
D'autre part, un potard cranté avec résistances métalisées à la particularité de durée plus longtemps et de réduire le bruit par rapport à un potard en carbone.
III) VU-mètre :
Il est possible de visualisé le signal avant ou après le potentiomètre du volume de sortie.
Pour ma part j'ai opté pour visualiser le signal juste après le gain d'entrée pour vérifier si je ne sature pas l'étage d'entrée.
Pour plus d'infos, merci de contacter Mr peter Cornell .
***bizzarpres***@gmail.com (Il faut bien sur enlever les asterix.)
III) Réglages :
Réglage du CMRR
La symétrisation à létage d'entrée etant électronique, il faut régler le CMRR ou TRMC (Le taux de réjection du mode commun).
Pour cela Il faut :
- Court-circuiter la broche - et + des entrées XLR
- Régler le gain d'entrée à la postion du milieu.
- Envoyer un signal de 1Khz à 0,775 volt à l'entrée à régler.
- Avec un oscilloscope, visualisez le signal de la broche 1 de l'ampli OP NE5532 du milieu
- Régler le trimmer de 1K jsuqu'a obtenir le signal le plus faible possible.
Réglage du "Peak detector DC offset"
Ce réglage est nécessaire pour l' étalonnage des leds du Vu-mètre.
Pour cela :
- Régler le potard de gain d'entrée au minimum.
- Attacher la borne + du multimètre sur le fil "link" à gauche du potard de sortie de 10k.
- Attacher la borne - du multimètre à la masse.
- attendre 15 min pour chauffer les composants .
- Régler le Trimmer de 20k situé à droite des 2 résistances de 82k jusqu'à obtenir environ -3mv, soit jusqu'à que la 1ere led s'eteigne.
-Répeter le résultat .
Réglage du Vu-mètre à led :
Les LED sont destinées à s'illuminer à -40dB, -20dB, 0dB et +20dB.
Pour que les leds s'allume aux bonnes valeurs, IL faut :
- Régler les potards de gain et de sortie au maximum.
- Appliquer un signal de 200hz ou 300hz à l'entrée à régler.
- Utiliser un multimère en fonction AC et visualisz le niveau de sortie.
- Régler la puissance de générateur jusqu'à obtenir 7,75 volt (+20db)
- régler le trimmer de 100k jusqu'à que la led rouge de 20db s'illumine.
