PRESENTATION

L'edrum est un module qui transforme les signaux analogiques en signaux MIDI. Il est utilisé principalement pour une batterie électronique. L'edrum est l'oeuvre de Admir Salahovic dont je peux dire un grand merci pour mettre en ligne et gratuitement ce projet

L'Edrum est composé de :

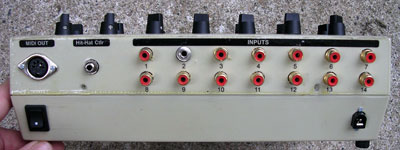

- 15 entrées dont une pour la gestion du Hit-Hat avec 14 potentiomètres qui agit sur le gain du signal analogique.
- 4 boutons ( cancel, enter, down, up) pour modifier les paramètres de l'edrum.
- une sortie MIDI.
- Un écran LCD avec Vu-mètre.
- Performance en temps réel .
- 2 Triggers pour la caisse claire.
- 8 notes différentes pour l'ouverture du Hit - Hat.
- 2 modes pour la gestion de la pédale de Hit - hat :

1. Pedal potentiomètre.
2. Foot controller (CC04)



CONSTRUCTION

Vous trouverez tout ce que vous avez besoin sur le site d'Admir : EDRUM

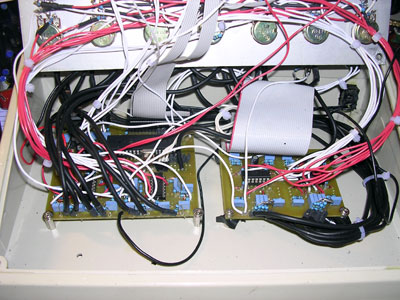

J'ai fabriqué mon Edrum en prenant le PCB de Pearls qui prend en compte 8 entrées puis J'ai ajouté une carte analogique supplémentaire et circuit intégré 4051 pour ajouter 8 entrées.



Circuit de pearl :

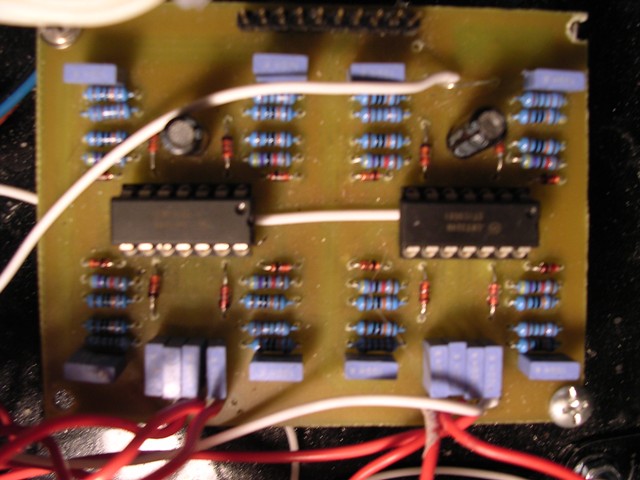

Carte analogique supplémentaire :

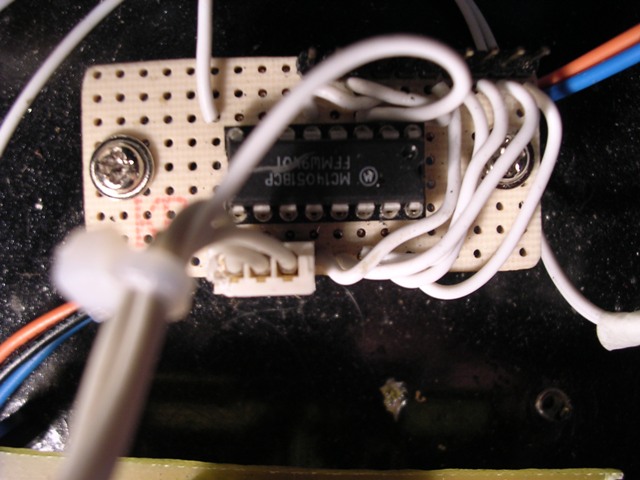

Circuit Intégré 4051 :



Je répondrai à toutes vos questions sur la construction de l'edrum. Vous pouvez néanmoins réclamer de l'aide sur le forum du site d'Admir : Forum
